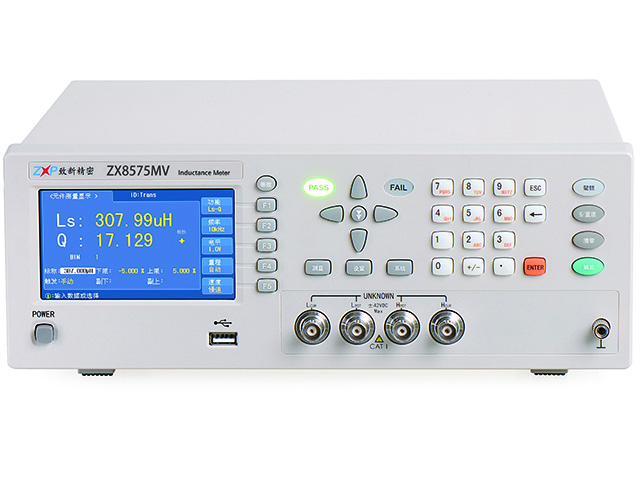

ZX8575MV 電感器極性測試儀

ZX8575MV Inductance Polarity Meter

簡要說明
ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發(fā)的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。

訂購信息
ZX8575BT：極性測試儀
ZX8575MV：可同時測試電感和極性

簡要使用說明

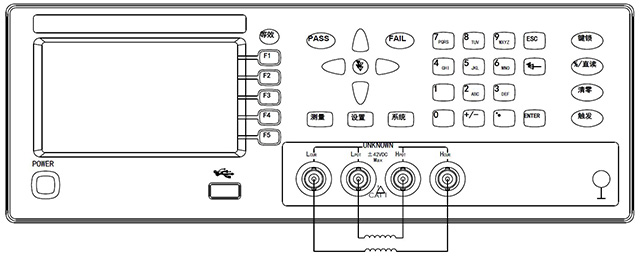

1.測試端接法(如下圖)：
測試原理：通常一個電感，是無法測試極性的，必須通過與標準電感的比較，才能判斷極性；
如下圖所示，兩個電感一個是測試電感，一個是標準電感。

儀器一共四個測試端，從左到右依次為：Lcur,Lpot,Hpot,Hcur
Lpot –Hpot 中間兩個測試端：連接標準電感
Lcur-Hcur 外面兩個測試端：連接測試電感（被測電感）

2.極性測量界面

在極性測量界面，可設定：標稱值，Ls 下限值，Ls 上限值，Q 下限值，Q 上限值，
頻率，電平；如不連接自動化測試設備，量程請調節(jié)為：自動。
速度：快速，中速，慢速，超快
極性為：+或者-兩種情況！
特別注意：儀器面板PASS（合格）、FAIL（不合格）指示燈，僅僅是Ls_Q 合格不合格的指示，與極性無關。
